Ipari hibajelenségek a gyakorlatban

Kiinduló jelenség

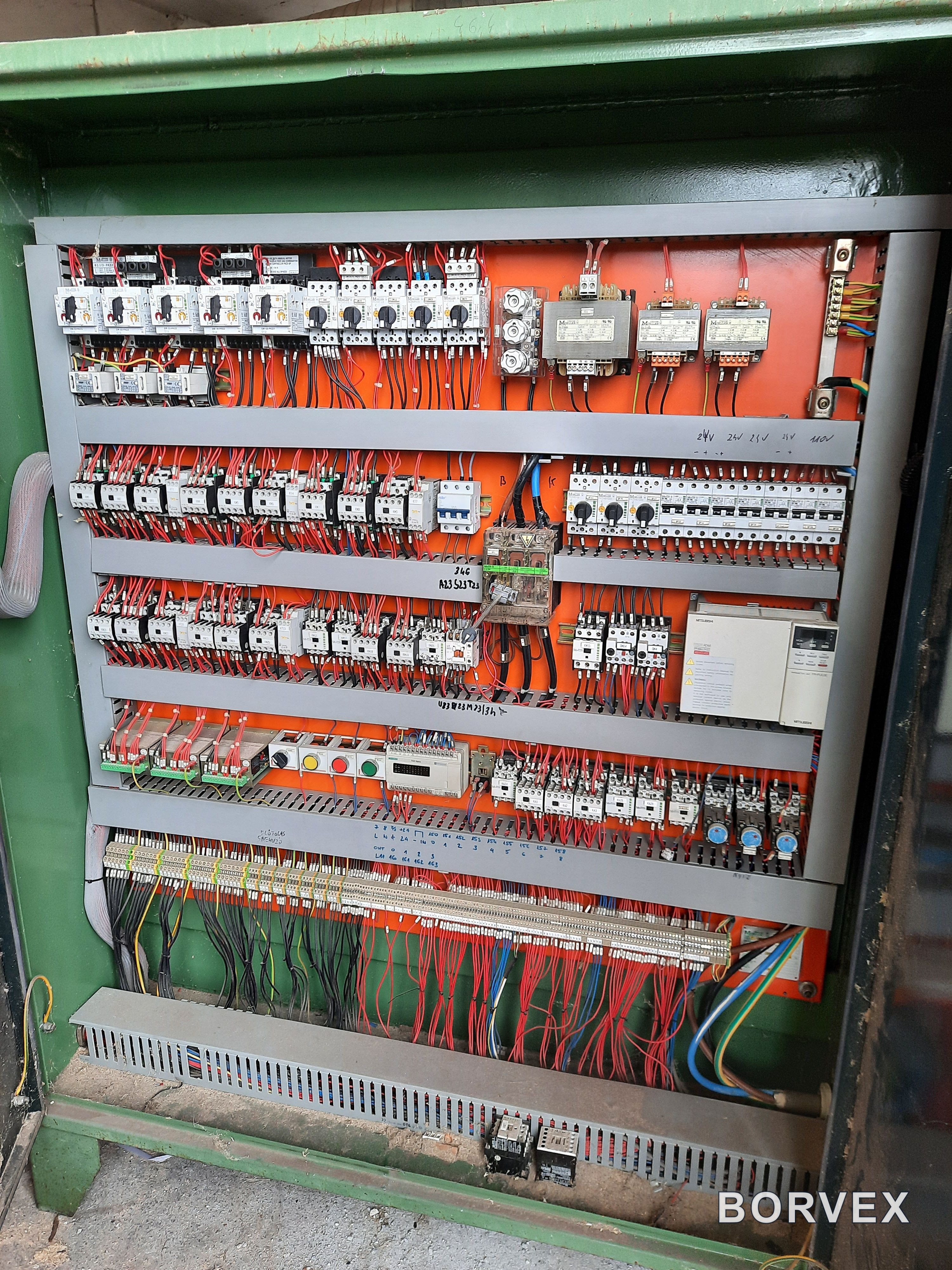

A berendezés nem indult el, a motorvédelem ismételten leoldott, és a kezelőoldalon csak a leállás volt látható.

Vizsgálati irány

A védelmi állapot önmagában még nem ad pontos választ. Ilyenkor az indítókör, a terhelés, a motoroldal és a vezérlő jelút is külön vizsgálatot igényel.

Mit jelent ez a gyakorlatban?

A cél nem a teljes rendszer cseréje volt, hanem a hiba pontos lokalizálása és a szükséges beavatkozás meghatározása.

Kiinduló jelenség

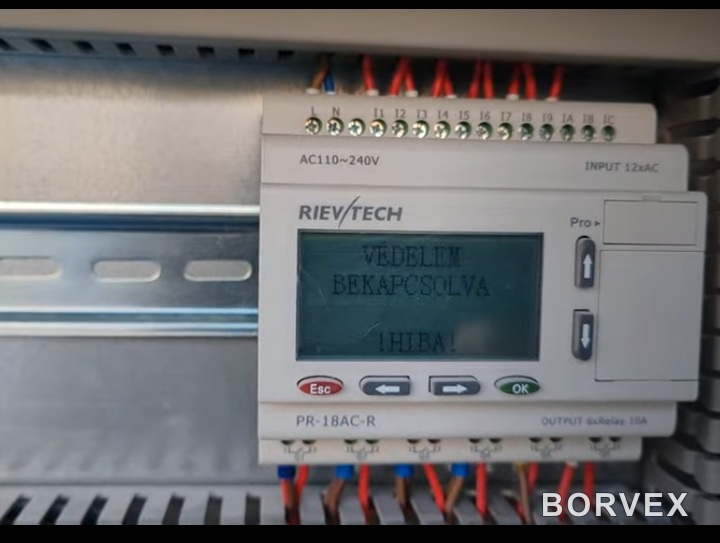

A gép hibát jelzett, a kijelzőn riasztás jelent meg, de a leállás oka első ránézésre nem volt egyértelmű.

Vizsgálati irány

Az ilyen eseteknél a kijelzett üzenet, a tápellátás, a kommunikáció és a kapcsolódó érzékelők állapota együtt ad értelmezhető képet.

Mit jelent ez a gyakorlatban?

A hibafeltárásnál a pontos jelenség, a kijelzőn látható információ és az üzemállapot együtt segít meghatározni a jó irányt.

Kiinduló jelenség

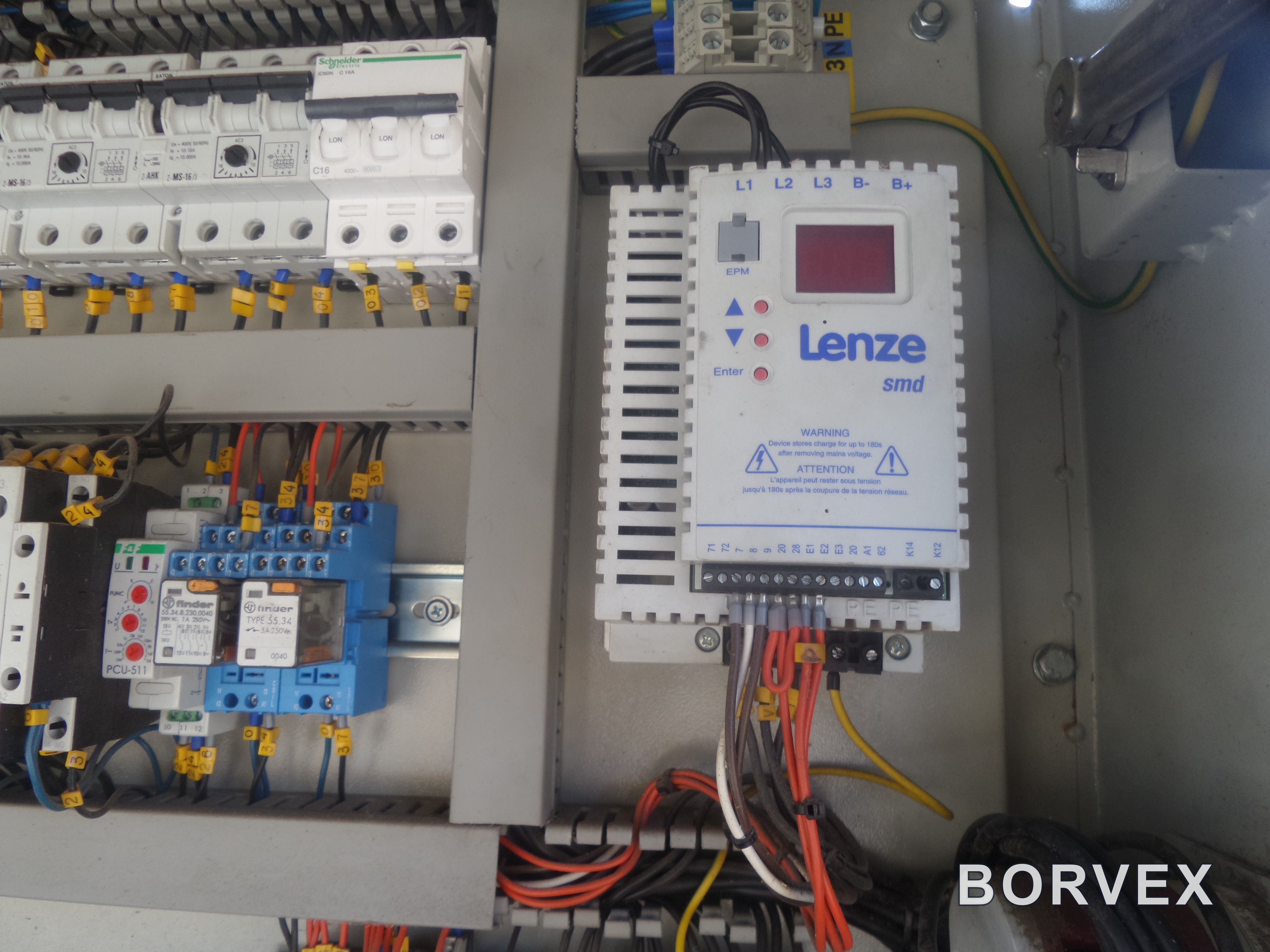

A motor rövid működés után leállt, majd ezt követően már nem indult el újra. A frekvenciaváltó nem adott egyértelmű visszajelzést, a kijelző nem volt aktív, a berendezés látszólag kikapcsolt állapotban volt.

Vizsgálati irány

Az ilyen jelenségnél nem elegendő csak a frekvenciaváltót vizsgálni. Ellenőrizni kell a vezérlő jeleket, a tápellátást, valamint a kapcsolódó érzékelők és védelmek állapotát.

Mit jelent ez a gyakorlatban?

Nem minden frekvenciaváltóval kapcsolatos hiba jelent tényleges meghibásodást. A probléma gyakran egy megszakadt jel vagy egy védelmi állapot miatt jelentkezik. A megoldás ilyen esetben a teljes rendszer vizsgálatából adódik, nem csak a frekvenciaváltó önálló ellenőrzéséből.

Kiinduló jelenség

A teljes gépsor leállt, a termelés nem volt indítható. A rendszer nem adott egyértelmű hibajelzést, a hiba oka első ránézésre nem volt meghatározható.

Vizsgálati irány

A hibakeresés során a vezérlési láncot lépésről lépésre ellenőriztük: a tápellátást, az indítókört, a vezérlő jeleket és a csatlakozásokat.

Mit jelent ez a gyakorlatban?

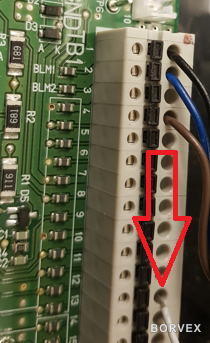

Egy csatlakozóban a vezeték részben kicsúszott, ezért a vezérlő jel nem jutott el a megfelelő pontra. A hibás csatlakozás helyreállítása után a gépsor azonnal indíthatóvá vált. Jól látható, hogy nem minden hiba igényel átalakítást vagy nagyobb beavatkozást: egy egyszerű csatlakozási hiba is okozhat teljes leállást, és a pontos hibafeltárás sokszor gyorsabb, költséghatékonyabb megoldást ad.

Kiinduló jelenség

A felújított 75 kW-os villanymotor visszaépítés előtt állt. A termelésbe történő visszahelyezés előtt szükség volt annak ellenőrzésére, hogy a motor indítása, működése és alapvető villamos paraméterei megfelelőek-e.

Vizsgálati irány

A motort próbaüzemi körülmények között indítottuk. Az ellenőrzés kiterjedt az indítási viselkedésre, az áramfelvételre, a hőmérsékleti jellemzőkre, valamint az esetleges rendellenes zajok vagy vibrációk megfigyelésére.

Mit jelent ez a gyakorlatban?

Nagy teljesítményű villanymotorok esetén a visszaszerelés előtti próbaüzem jelentősen csökkentheti a váratlan leállások és az ismételt kiszerelés kockázatát.

Kiinduló jelenség

A berendezés minden indítási kísérlet után tiltott állapotban maradt, a vezérlés biztonsági rendszer hibát jelzett. A kezelői felületen megjelenő „HIBA” üzenet önmagában nem tette egyértelművé, hogy mi akadályozza az indítást, ezért a gép nem volt üzemképes.

Vizsgálati irány

A hibakeresés során hamar megállapítható volt, hogy az indítást a biztonsági rendszer akadályozza. Ez különösen fontos állapot, mivel a biztonsági relék és felügyeleti modulok személy- és gépvédelmi feladatot látnak el. Amennyiben a rendszer rendellenességet érzékel, a gép indítását biztonsági okokból letiltja. A vizsgálat célja pontosan meghatározni, hogy a biztonsági rendszer mely része akadályozza az indítást.

Mit jelent ez a gyakorlatban?

Biztonsági rendszer hibája esetén a gép leállása gyakran nem meghibásodott alkatrészre vezethető vissza, hanem egy olyan állapotra, amely nem teljesíti a rendszer által megkövetelt biztonsági feltételeket. A biztonsági rendszer ellenőrzése és a hiba okának feltárása után a berendezés ismét üzemszerűen és biztonságosan működött.

Kiinduló jelenség

Az ügyfél azt tapasztalta, hogy a gép indítása időszakosan meghiúsul. A berendezés egyes esetekben hibátlanul elindult, máskor azonban ugyanazon körülmények között nem reagált. A hiba különösen nehezen behatárolható volt, mert nem jelentkezett folyamatosan; az ilyen időszakos meghibásodások jelentős állásidőt okoznak, mivel a helyszíni vizsgálat idején nem minden esetben jelentkezik. A helyszíni ellenőrzés során további figyelmeztető jelenség is észlelhető volt: a Siemens SIMATIC S7-300 CPU313 BATF (Battery Fault) LED-je villogott.

Vizsgálati irány

A hibakeresés során először a gép indítási láncának működését vizsgáltuk meg. Az ellenőrzések alapján megállapítható volt, hogy a PLC minden esetben kiadta az indítási parancsot, ezért a probléma nem a vezérlőprogramban jelentkezett. A vezérlőszekrényben található segédrelék működését terhelés alatt ellenőrizve egy rendellenesen működő relét sikerült azonosítani: a vezérlőjel megérkezett, azonban a kapcsolás egyes esetekben elmaradt. A mérések alapján a relé belső érintkezőhibája okozta az indítási problémát. Emellett ellenőriztük a PLC állapotjelzéseit is: a CPU313 BATF hibajelzése arra utalt, hogy a vezérlő pufferakkumulátora elöregedett.

Mit jelent ez a gyakorlatban?

Az időszakos reléhibák az ipari hibakeresés egyik legnehezebb kategóriájába tartoznak: egy relé belső érintkezője nem feltétlenül hibásodik meg teljesen, hanem csak bizonyos körülmények között veszti el a megfelelő kontaktust. Emiatt fordulhat elő, hogy a gép egyik indításkor hibátlanul működik, a következő alkalommal pedig nem indul el. A vizsgálat során észlelt BATF jelzés ugyan nem okozta közvetlenül az indítási hibát, de fontos figyelmeztetés volt: a Siemens S7-300 vezérlők pufferakkumulátora biztosítja a memória megtartását áramszünet esetén. Egy lemerült akkumulátor mellett bekövetkező hosszabb feszültségkimaradás programvesztést vagy adatvesztést okozhat, ami jelentősen növelheti az állásidőt.

Kiinduló jelenség

A gép időszakosan, kiszámíthatatlanul nem volt indítható. Előfordult, hogy a Siemens LOGO! vezérlő rövid időre újraindult, máskor pedig teljesen leállt, és csak a főkapcsoló ki-, majd visszakapcsolása után állt helyre a működés.

Vizsgálati irány

A géphez nem állt rendelkezésre teljes kapcsolási rajz vagy naprakész műszaki dokumentáció, ezért a hibakeresést helyszíni feltárással kellett megkezdeni. A vezérlőszekrényben található vezetékek jelentős része nem volt egyértelműen jelölve. A vizsgálat során megfigyelhető volt, hogy a hiba minden esetben megszűnt a rendszer teljes feszültségmentesítése és újraindítása után. Mivel a vezérlőprogram és a kábelezés hibájára utaló jel nem volt, a diagnosztika a Siemens LOGO! Power 24 VDC tápegység ellenőrzésére irányult. A mérések alapján megállapítható volt, hogy a tápegység időszakosan feszültségkimaradást okozott, amely elegendő volt a LOGO! vezérlő újraindulásához vagy leállásához.

Mit jelent ez a gyakorlatban?

A PLC-rendszerek tápegységei elöregedésük során gyakran nem teljes meghibásodással jelzik a problémát, hanem rövid idejű, időszakos feszültségkiesésekkel. Ez különösen nehezen felismerhető hibatípus, mert a rendszer a főkapcsoló ki- és visszakapcsolása után átmenetileg ismét megfelelően működhet. A hibás LOGO! Power tápegység cseréje után a vezérlő stabilan működött, az újraindulások megszűntek, és a gép minden esetben megbízhatóan indíthatóvá vált.

Kiinduló jelenség

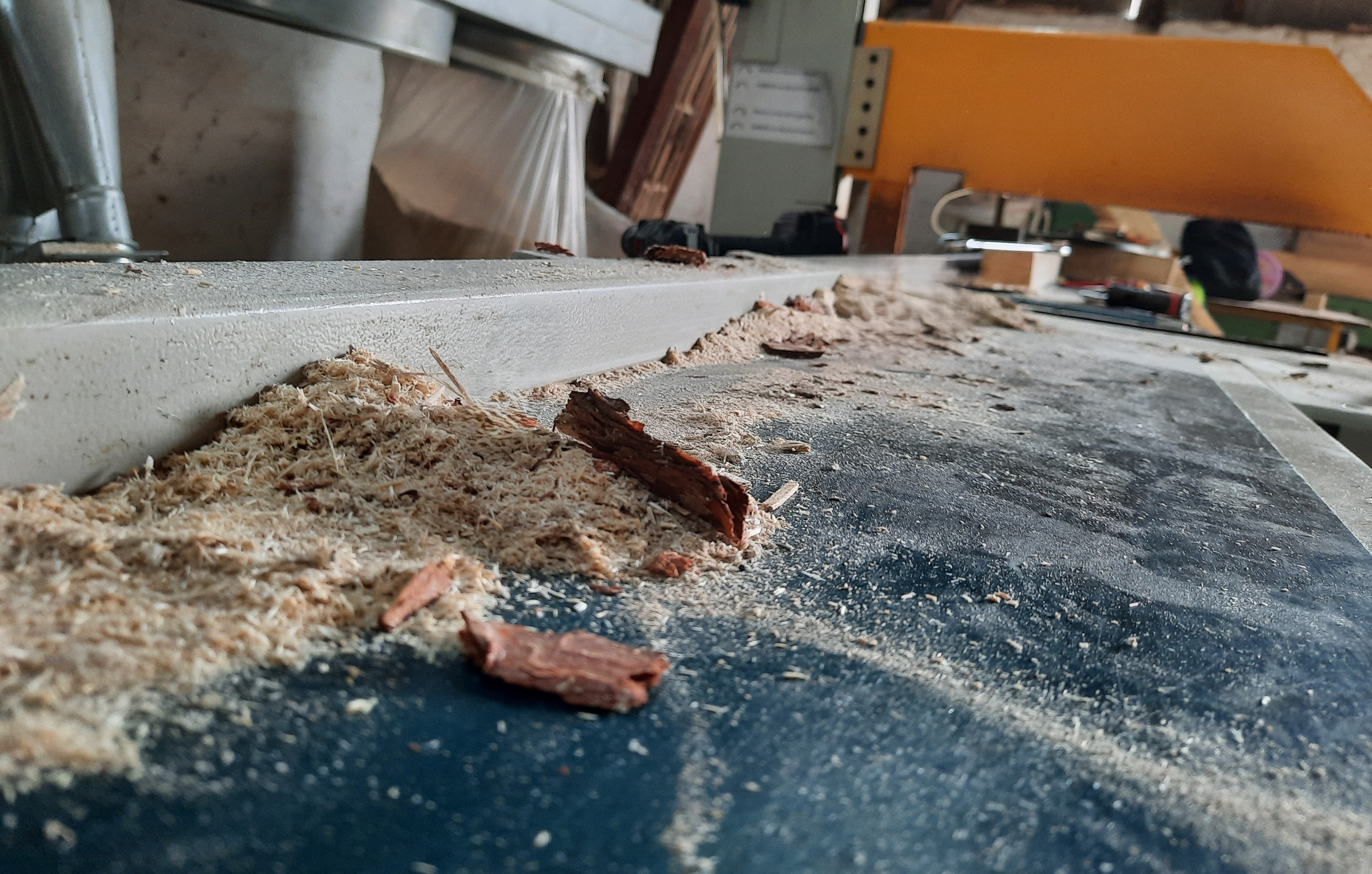

A fűrészüzem elszívómotorja indítás után rövid ideig, kb. fél percig üzemelt, majd leállt. A motorvédelem minden indítási kísérletnél leoldott, az elszívórendszer nem tudott tartósan működni, a fűrészpor a szállítószalagon maradt.

Vizsgálati irány

Mivel a motor elindult, de rendszeresen, rövid idő után leállt, a hibakeresés a motorvezérlésre irányult. A vizsgálat során kiderült, hogy a csillag-delta motorindító nem kapcsolt át megfelelően: a motor csillag kapcsolásban maradt, és nem váltott át delta fokozatba. Csillag kapcsolásban a motor a névleges teljesítményének csupán harmadát fejti ki; ez az elszívónál elegendő lehet a rövid ideig tartó üresjáráshoz, de a tényleges terhelés alatt a motor túláramot vesz fel, amit a motorvédelem leoldással jelez.

Mit jelent ez a gyakorlatban?

Csillag-delta indítóknál az átkapcsolásért időrelé és kontaktorok felelnek. Ha az időrelé nem ad jelet, vagy a delta kontaktor nem húz be, a motor csillagban ragad és bár "elindul", tartós terhelés alatt törvényszerűen leáll. A hibás időrelé azonosítása és cseréje után a csillag-delta átkapcsolás rendben megtörtént, a motor elérte a névleges fordulatszámát, és az elszívórendszer ismét folyamatosan, megbízhatóan üzemelt.
